1、聚焦离子束技术（FIB）

聚焦离子束技术（Focused Ion beam，FIB）是利用电透镜将离子束聚焦成非常小尺寸的离子束轰击材料表面，实现材料的剥离、沉积、注入、切割和改性。随着纳米科技的发展，纳米尺度制造业发展迅速，而纳米加工就是纳米制造业的核心部分，纳米加工的代表性方法就是聚焦离子束。近年来发展起来的聚焦离子束技术（FIB）利用高强度聚焦离子束对材料进行纳米加工，配合扫描电镜（SEM）等高倍数电子显微镜实时观察，成为了纳米级分析、制造的主要方法。目前已广泛应用于半导体集成电路修改、离子注入、切割和故障分析等。

2. 聚焦离子束技术（FIB）可为客户解决的产品质量问题

（1）在IC生产工艺中，发现微区电路蚀刻有错误，可利用FIB的切割，断开原来的电路，再使用定区域喷金，搭接到其他电路上，实现电路修改，最高精度可达5nm。

（2）产品表面存在微纳米级缺陷，如异物、腐蚀、氧化等问题，需观察缺陷与基材的界面情况，利用FIB就可以准确定位切割，制备缺陷位置截面样品，再利用SEM观察界面情况。

（3）微米级尺寸的样品，经过表面处理形成薄膜，需要观察薄膜的结构、与基材的结合程度，可利用FIB切割制样，再使用SEM观察。

3. 聚焦离子束技术（FIB）注意事项

（1）样品大小5×5×1cm，当样品过大需切割取样。

（2）样品需导电，不导电样品必须能喷金增加导电性。

（3）切割深度必须小于50微米。

4.应用实例

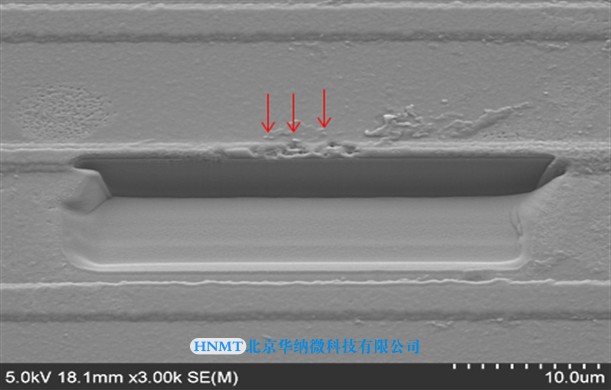

（1）微米级缺陷样品截面制备

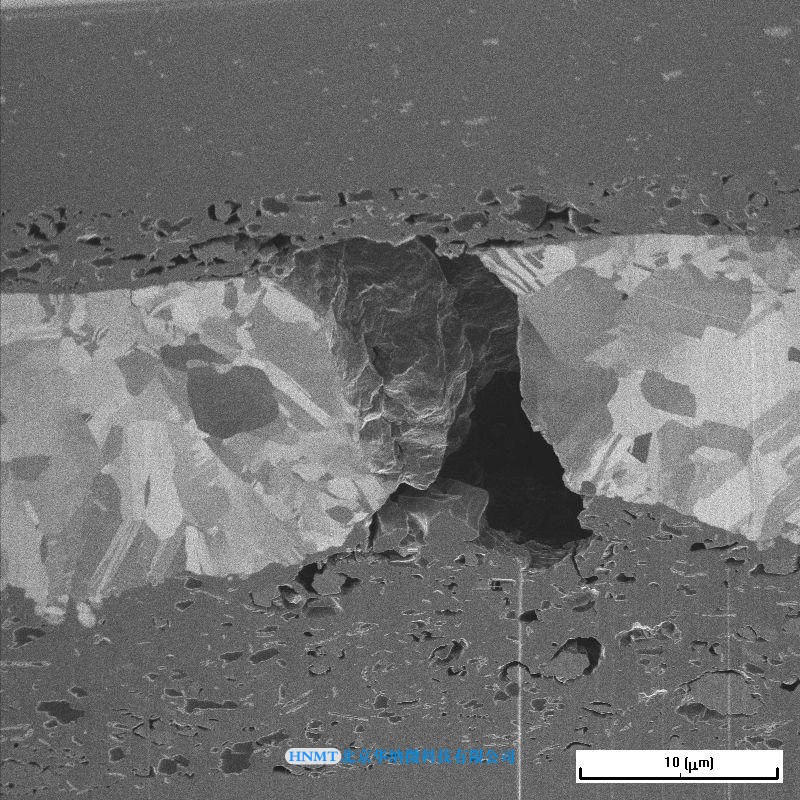

（2）PCB电路断裂位置，利用离子成像观察铜箔金相。
